Ford EEC-III

A vezető felülete

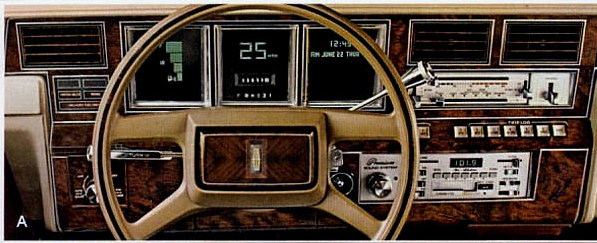

Forrás: "1980 Lincoln Continental"

A vezető és a motor irányító számítógép kapcsolata a lehető legegyszerűbb. A számítógép normál üzemben nem végez fedélzeti diagnosztikát (csak on-demand diagnosztika van) ezért nincs "Check Engine" jellegű lámpa.
Így a vezető kapcsolatát a számítógéppel a gázpedál állását érzékelő Throttle position sensor jelenti.
(Ha az autóban van "Trip Log Computer", akkor az EEC annak is küld egy jelet, ami a pillanatnyi fogyasztást jellemzi.)
